===常用規格===
型號 | 處理 風量 m3/h | 設計風速 m/s | 過濾 級數 | 箱體尺寸 寬×高×長
(mm) | 風口尺寸 | 風口錐接 箱體加長 (mm) | 備注 |
矩形 | 圓形 |
BACH-3000 | 3000 | 7 | 3 | 825×993×2600 | 400×320 | Φ400 | 450 | 第1系列 |
BACH-3000F | 825×993×3150 |
BACH-6000 | 6000 | 7 | 3 | 825×1513×2600 | 500×500 | Φ560 | 700 | 第1系列 |
BACH-6000F | 825×1513×3350 |
BACH-9000 | 9000 | 7 | 3 | 1140×1513×2600 | 630×630 | Φ700 | 700 | 第2系列 |
BACH-9000F | 1140×1513×3350 |
BACH-12000 | 12000 | 7 | 3 | 1360×1513×2600 | 800×630 | Φ800 | 700 | 第1系列 |
BACH-12000F | 1360×1513×3500 |
BACH-15000 | 15000 | 7 | 3 | 1675×1513×2600 | 1000×630 800×800 1250×500 | Φ900 | 800 | 第2系列 |
BACH-15000F | 1675×1513×3500 |
BACH-18000 | 18000 | 7 | 3 | 1360×2138×2600 | 1000×800 | Φ1000 | 1000 | 第1系列 |
BACH-18000F | 1360×2138×3800 |
BACH-22500 | 22500 | 7 | 3 | 1675×2138×2600 | 1000×1000 | Φ1120 | 1000 | 第2系列 |
BACH-22500F | 1675×2138×4000 |
BACH-27000 | 27000 | 7 | 3 | 1985×2138×2600 | 1250×1000 | Φ1250 | 1100 | 第1系列 |
BACH-27000F | 1985×2138×4200 |
注:1.型號中“F”表示含風機過濾箱;
2.若遇規格、結構變更,以本公司提供的實時數據為準,有關更新內容請關注本公司網站;
3.上述箱體優先選用第1系列;
4.本公司接受非表上規格過濾箱產品的訂貨。
===性能特點===
技術參數:
◆ 過濾箱體分送風箱和排風箱兩種;
◆ 過濾箱體可選配件:檢修門、風機、壓差計、變頻器等;
◆ 箱體采用彩鋼板、不銹鋼板或全冷軋鋼板噴塑制成;
◆ 風口尺寸:標配為方形風口(尺寸不限定),特殊情況可按客戶要求定做;
◆ 處理風量按要求定制;
◆ 過濾箱可設有單段、雙段、多段過濾:?jiǎn)味尉褪侵慌溆幸坏肋^(guò)濾,雙段、多段指前段或后段可根據客戶要求增加初、中效除塵過濾器;
===框體結構===
主過濾器配置:
根據客戶不同的需求,過濾箱體內可配以下類型過濾器,過濾器詳細規格技術參數詳見過濾器產品說明。
◆ HACH V型活性炭過濾器
◆ HACF 平板式活性炭過濾器
◆ HACB 箱型活性炭過濾器
◆ HACT 活性炭濾筒
◆ HACP 折疊式活性炭過濾網
◆ HACD 袋式活性炭過濾網

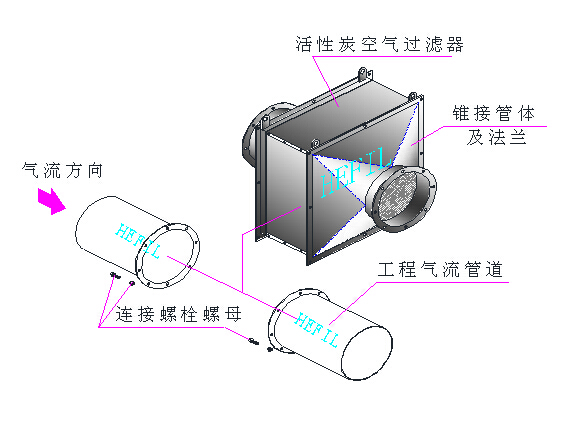

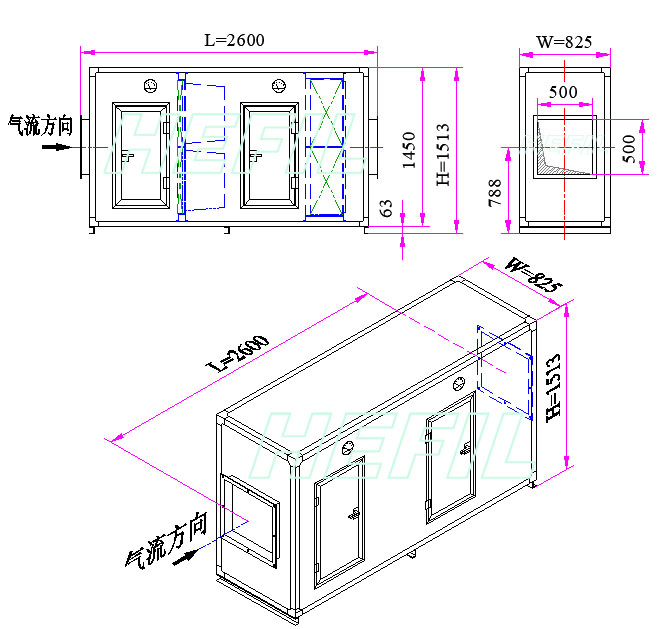

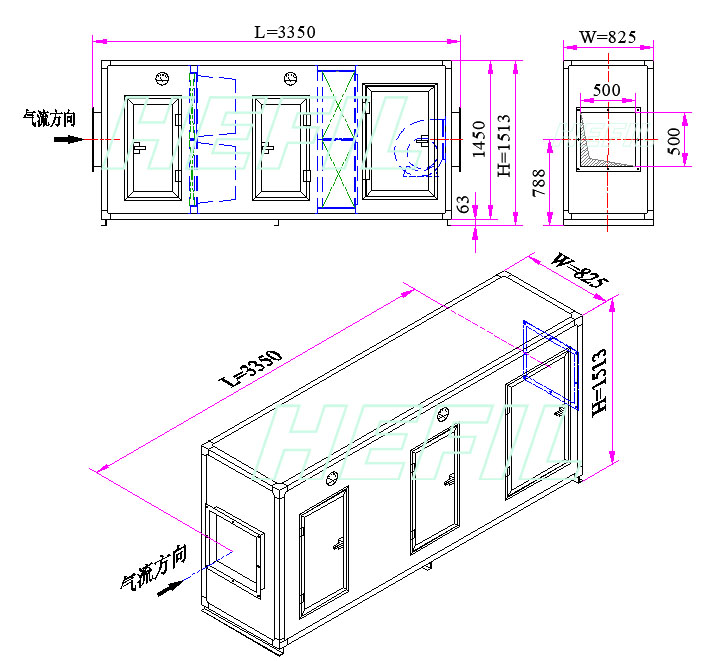

結構及安裝示意圖:
===應用===
應用:
◆ 廣泛用于電子原件生產、電池(電瓶)生產、酸洗作業、實驗室排風、冶金、化工、醫藥、涂裝、食品、釀造等廢氣處理。
應用案例:

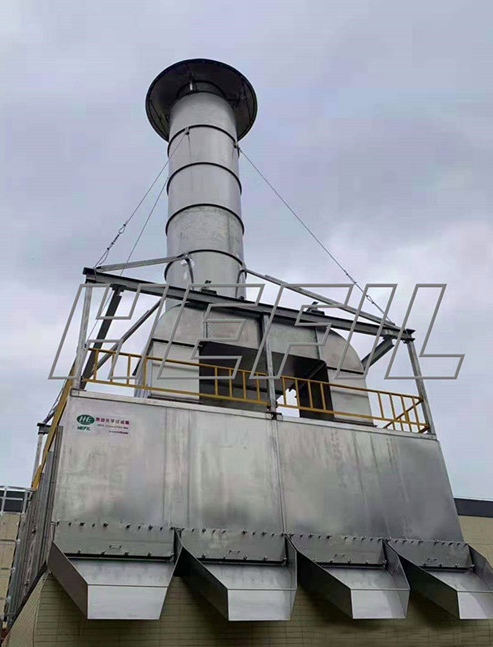

一、碳氧化物處理系統 ( NOx )

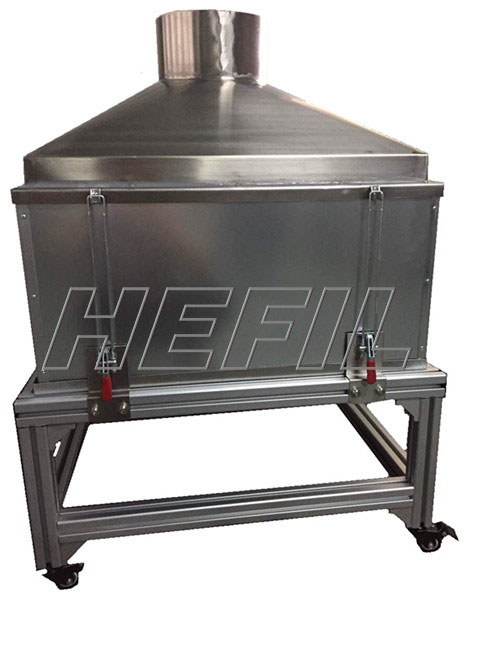

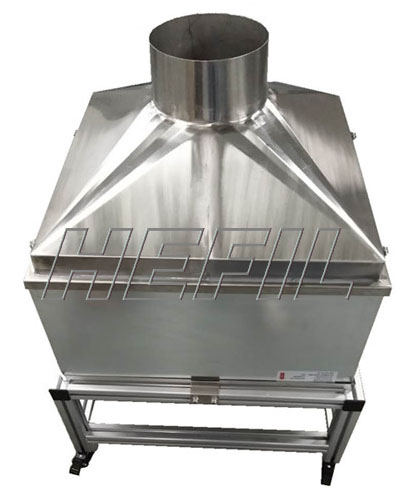

二、移動式活性炭過濾箱
三、排風管廢氣過濾箱
