===常用規格=== 型 號 | 處理 風量 (m3/h) | 風機全壓 (Pa) | 箱體外形參考尺寸 寬×高×長 (mm) | 風管尺寸 (mm) | 可置主要過濾器 |
進風口 | 出風口 |
HBDF-6000 | 6000 | >700 | 700×700×1300 含檢修門 | 400×320 | 400×320 | HWM-595×595×50 1×2,2pcs |
HBDF-12000 | 12000 | 1300×800×1300 含檢修門 | 800×630 | 800×630 | HWM-595×595×50 2×2,4pcs |
HBDF-27000 | 27000 | 1850×1000×1850 含檢修門 | 1000×800 | 1000×800 | HWM-595×595×100 3×3,9pcs |
HBDF-48000 | 48000 | 2200×100×2400 含檢修門 | 1250×1000 | 1250×1000 | HWM-595×595×100 4×3,12pcs |
HBDF-60000 | 60000 | 2760×1500×2990 含檢修門 | 1600×1250 | 1600×1250 | HWM-595×595×50 5×4,20pcs |
HBDF-84000 | 84000 | 2760×1500×4180 含檢修門 | 2000×1250 | 2000×1250 | HWM-595×595×100 7×4,28pcs |
HBDF-126000 | 126000 | 4100×2400×4180 含檢修門 | 2200×2200 | 2200×2200 | HWM-595×595×100 7×6,42pcs |
注:1.若遇規格、結構變更,以本公司提供的實時數據為準,有關更新內容請關注本公司網站;
2.本公司接受非表上規格過濾箱產品的訂貨。
===性能特點=== 主要過濾器配置:
根據客戶不同的需求,過濾箱體內可配以下類型過濾器,主要以國際通行尺寸(24"*24"即610*610mm)過濾器,并以此尺寸為模數,將過濾器以2*2、3*2、3*3等矩陣排列;過濾器詳細規格技術參數詳見過濾器產品說明。
◆ HMV 無隔板V型大風量空氣過濾器
◆ HBM 袋式中效空氣過濾網
◆ HBP 袋式初效空氣過濾網
◆ HPP 板式初效空氣過濾網
◆ HWM 可洗式全金屬過濾網
注:1.若遇規格、結構變更,以本公司提供的實時數據為準;有關更新內容請關注本公司網站。
2.本公司接受非表上規格過濾箱產品的訂貨。
===框體結構=== 技術參數:
◆ 過濾箱體可選配件:檢修門、風機、壓差計、變頻器等;
◆ 箱體采用彩鋼板、不銹鋼板或全冷軋鋼板噴塑制成;
◆ 風口尺寸:標配為方形風口(尺寸不限定),特殊情況可按客戶要求定做;
◆ 處理風量按要求定制;
◆ 過濾箱可設有單段、雙段、多段過濾:?jiǎn)味尉褪侵慌溆幸坏肋^(guò)濾,雙段、多段指前段或后段可根據客戶要求增加初、中、高 效率過濾器;
◆ 特殊要求:可以根據客戶要求,加除異味;除靜電的功能系統。
結構安裝示意圖:

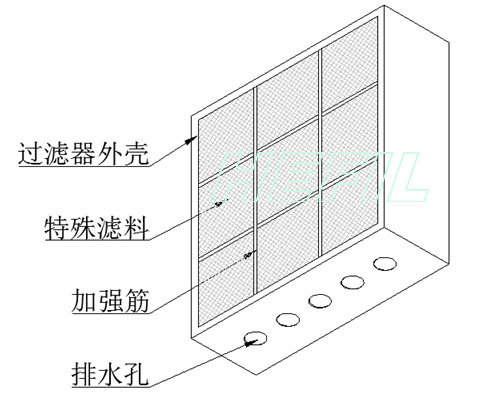

除塵除霧過濾器

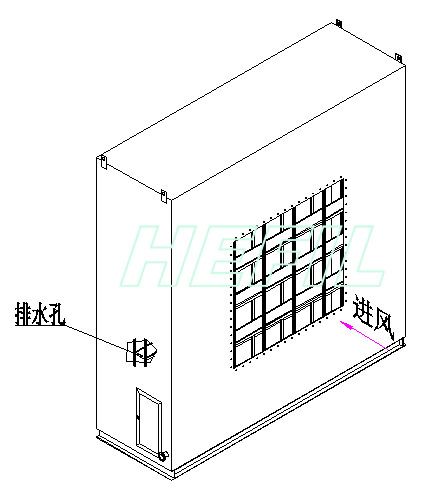

除塵除霧過濾箱

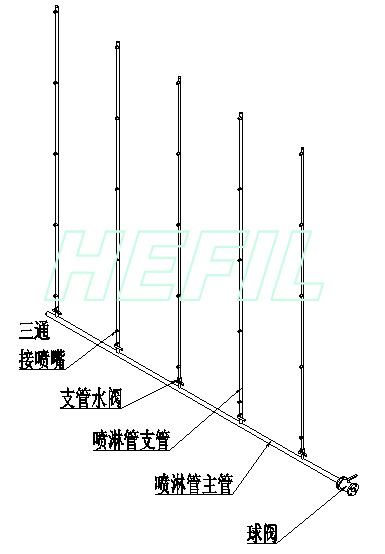

噴淋裝置
===應用=== 應用:
◆廣泛用于機械、家用電器、電子、化工化纖、紡織、卷煙、印刷、醫藥、食品、廣播電視、科技館、賓館、酒店、體育、展覽館等工業與民用建筑工程。
